家庭電工小常識

插座介紹

[引用自https://hawksimplelife.pixnet.net/blog/post/201408165-台灣家用插座及插頭的型式及使用]

常用電力單位

(1) 電壓（單位：伏特，Ｖ）：

電壓也稱為電位差，為帶電導體兩點間電位高低之差。一般家庭用的電壓為110及220伏特。

(2) 電流（單位：安培，Ａ）：

電流是「電子」在導體中移動的現象，電能就是利用電流來傳送。當施加電壓於負載（電器設備）而產生電流，電能即在電器設備（負載）中作功，就會有發熱（電熱器）、發光（電燈）、轉動（電扇）…等現象發生，此時電能被轉換為熱能、光能、動能- -等。

(3) 電功率（單位：瓦特，Ｗ）：

直流電力為電壓與電流的乘積，交流電則由於有「有效功率（實功）」與「無效功率（虛功）」之分，因此交流電力須再乘以功率因數，才是實際運用在電器產品產生的光能、熱能…等之「有效功率」。

(4) 電量（單位：單位，KWH）：

電量的計量單位為(KWH)通稱為「度」，一度電指1,000瓦（Ｗ）的電力消耗（使用）一小時，此時稱此消耗的電量為「一度」或「1KWH」。例如一只25瓦燈泡累積使用40小時，耗電為25Wｘ40小時=1,000WH=1KWH或稱為1度電。

[引用自https://home.gamer.com.tw/creationDetail.php?sn=202334]

[引用自經濟部家庭節能宣導手冊]

練習：依上表，冷氣開１小時耗電幾度？

插座、開關、旋鈕更換

https://tw.appledaily.com/lifestyle/20090305/EJRFREKMAW5SASDYON676VQIUU/(報導)

https://www.youtube.com/watch?v=3HxxrYXHlcQ&feature=emb_logo(影片)

電線如何相接(影片)

https://www.youtube.com/watch?v=GUqZhH0q3Jo

電力系統

交流電(相、線簡介)

https://www.youtube.com/watch?v=atx6bASFLLQ(老司機)

https://drive.google.com/file/d/1U3kFgr5xBP5O1ipFVTzJmmgfhPmp6k3T/view?usp=sharing

臺灣的電力系統

https://www.itri.org.tw/ListStyle.aspx?DisplayStyle=18_content&SiteID=1&MmmID=1036452026061075714&MGID=1034721005103464177

台電如何配電到你家

https://www.strongpilab.com/electric-power-distribution/

各國電力配線顏色

[引用自維基百科-三相電https://zh.wikipedia.org/wiki/%E4%B8%89%E7%9B%B8%E9%9B%BB]

練習：試畫出從發電廠開始送電到家的簡單示意圖(重點-幾相幾線)

簡易家庭配線

如何配接接關關和插座的電線

https://www.strongpilab.com/socket-switch-dimmer-replace/

無熔絲斷路器

[引用自台科大圖書機械電學實習]

常見開關

[引用自台科大圖書機械電學實習]

單切雙切開關的背面結構

https://blog.xuite.net/ken0510tw/twblog/180542632-%E9%9B%BB%E6%BA%90%E9%96%8B%E9%97%9C%E6%8E%A5%E6%B3%95

單切開關電路

[引用自台科大圖書機械電學實習]

單切開關加一插座

[引用自台科大圖書機械電學實習]

雙切開關

https://expect7.pixnet.net/blog/post/67586013

https://www.youtube.com/watch?v=YM6Kj0MBbjc

電箱配置怎麼接

https://makerpro.cc/2019/03/how-to-configure-out-the-electric-box/

家用配電盤線路110v、220v接法簡介(影片)

https://www.youtube.com/watch?v=si7jHPy9hbA

居家配電盤實做研習(影片)

https://www.youtube.com/watch?v=X04ZMMyqj04

https://www.youtube.com/watch?v=zu0a3HeiZAA

舊屋翻新水電師傅如何整理電箱線路(影片)

https://www.youtube.com/watch?v=9uWwgvPNAuA

水電是怎麼配進樓板灌漿(影片)

https://www.youtube.com/watch?v=01Y11l3x40s

居家配線實例與教學

https://blog.xuite.net/aa801862/wang/85358306

http://www.nkhs.tp.edu.tw/resource/openfid.php?id=3545

https://www.itsfun.com.tw/%E5%AE%B6%E5%BA%AD%E9%9B%BB%E8%B7%AF/wiki-0470376

L298N車身馬達測試
https://create.arduino.cc/editor/jasonshow/d86697b7-d52f-4d13-b678-f885717ec278/preview
循跡車
https://create.arduino.cc/editor/jasonshow/32a4a277-cf9e-472d-b533-65cf87a6dc6d/preview
避障車
https://create.arduino.cc/editor/jasonshow/a1236f59-a6e1-4f58-8cd7-ad0f9f6e7e62/preview
藍芽
https://create.arduino.cc/editor/jasonshow/c1a88670-1c50-4756-8b62-f67c336207bf/preview

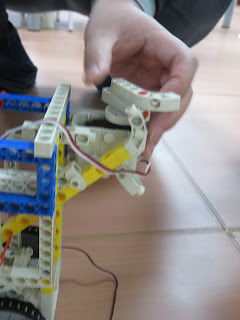

組裝說明下載

程式範例

測試馬達控制

測試超音波

測試紅外線

https://drive.google.com/file/d/1nhbA0InSXadEbkC5sKqmm2j0YJIO6dyQ/view?usp=sharing

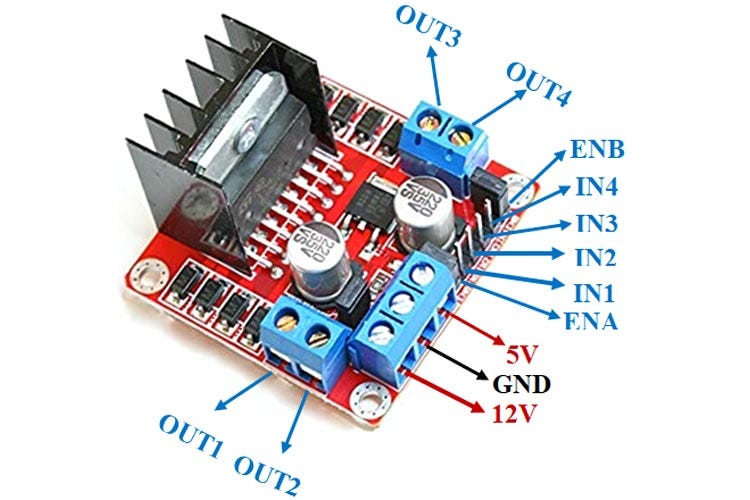

L298N控制

(電路)

Motor左	IN1	IN2	PWM(ENA)
腳位	8	9	10
順時鐘	高	低
逆時鐘	低	高
停	低	低
輸出	OUT1	OUT2
	紅	黑

Motor右	IN3	IN4	PWM(ENB)
腳位	7	6	5
順時鐘	高	低
逆時鐘	低	高
停	低	低
輸出	OUT3	OUT4
	紅	黑

	Motor左	Motor右
前進	順時鐘	逆時鐘
後退	逆時鐘	順時鐘
停	停	停
左轉	逆時鐘	逆時鐘
右轉	順時鐘	順時鐘

紅外線感測器
左數位腳位11
右數位腳位12

超音波：使用motoduino超音波元件
　　　　 Trig：3
　　　　 Echo：4 　
